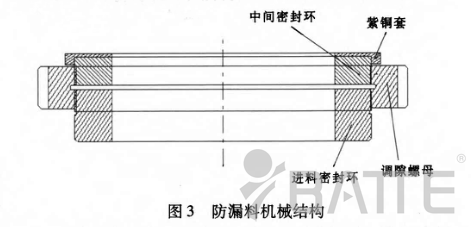

針對實際工況情況的充分了解和分析，可確認塑料溶液是在壓力大的情況下從相互配合間隙中流出的。要解決擠出快速換網器的漏料情況，就要讓結構更加完善，解決可能產生的間隙問題。對此情況進行分析與設計，巴特換網器廠家設計出機械結構如圖3所示。該結構主要由進料密封環、調隙螺母、中間密封環、紫銅套和紫銅墊(放入進料密封銅環槽底)組成。

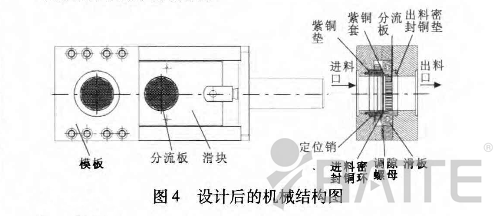

其中調隙螺母內部螺紋分左螺紋和右螺紋，和進料密封環聯接的是左螺紋，和中間密封環聯接的是右螺紋。當調隙螺母順時針放置時，進料密封環和中間密封環將向兩側移動，為提高兩側的密封性，分別在進料密封外端處加紫銅墊，在中間密封環外端加紫銅套，由于紫銅比較軟，在對調隙螺母使壓的情況下，能更好地起到密封的作用。同時，為防止在調隙螺母旋轉時進料密封環和中間密封環發生同步旋轉或扭曲，特加入兩根定位銷，定位銷貫穿進料密封環和中間密封環，兩端分別與進料密封銅環放置槽銷孔和滑板上的銷槽相聯接。整體結構如圖4所示。另外，紫銅的膨脹系數較高，在受高溫情況下會產生熱膨脹，這樣能夠進一步改善密封效果，從而使漏料問題得到很好的解決。換網器廠家：www.cnantou.com
|
